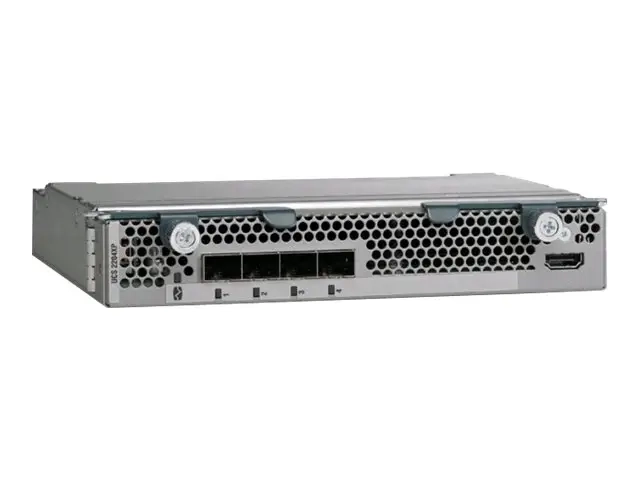

Cisco UCS 2204XP Fabric Extender
Cisco UCS 2204XP Fabric Extender - miniature 1 Cisco UCS 2204XP Fabric Extender - miniature 2 Cisco UCS 2204XP Fabric Extender - miniature 3
Le Cisco UCS 2200 series Fabric Extender introduit la structure unifiée dans le boîtier du serveur lame, en fournissant plusieurs connexions 10 Gigabit Ethernet entre les serveurs lames et l'interconnexion de la structure, ce qui simplifie les diagnostics, le câblage et la gestion.
La série Cisco UCS 2200 permet un réseau Fiber Channel over Ethernet (FCoE) déterministe et sans perte pour connecter toutes les lames et tous les châssis entre eux. Le fabric extender étant similaire à une carte de ligne distribuée, il n'effectue aucune commutation et est géré comme une extension des interconnexions fabric. Cette approche supprime la commutation du châssis, ce qui réduit la complexité globale de l'infrastructure et permet à Cisco UCS d'évoluer vers de nombreux châssis sans multiplier le nombre de commutateurs nécessaires, ce qui réduit le coût total de possession et permet de gérer tous les châssis en tant que domaine de gestion unique et hautement disponible.
Le Cisco UCS 2204XP Fabric Extender dispose de quatre ports SFP+ 10 Gigabit Ethernet, compatibles FCoE, qui connectent les châssis lames à l'interconnexion de la structure. Chaque Cisco UCS 2204XP possède seize ports 10 Gigabit Ethernet connectés à travers le midplane à chaque slot de demi-largeur dans le châssis. Généralement configurés par paires pour la redondance, deux extendeurs de tissu fournissent jusqu'à 80 Gbps d'E/S au châssis.

Points clés

  • Réduit le coût total de possession en supprimant les modules de gestion du châssis, ce qui rend le châssis sans état
  • Fournit un domaine de gestion unique et hautement disponible pour tous les châssis du système, ce qui réduit les tâches administratives
  • Simplifie le fonctionnement en synchronisant automatiquement les niveaux de micrologiciels entre les fabric extenders et les interconnexions
  • Diminue le coût total de possession en réduisant le nombre de cartes d'interface réseau (NIC), d'adaptateurs de bus hôte (HBA), de commutateurs et de câbles nécessaires
  • Encapsule de manière transparente les paquets Fiber Channel dans Ethernet
  • Augmente la disponibilité grâce à un plan de données actif-actif
  • Réduit le coût total de possession en optimisant la capacité globale du système pour répondre aux exigences réelles de la charge de travail
  • Supprime le besoin de modules de gestion de châssis
  • Fournit une base fiable et robuste pour unifier le trafic LAN et SAN sur un seul transport
  • Permet une gestion cohérente et homogène de la qualité de service (QoS) dans l'ensemble du système
  • Permet de mettre en place un modèle opérationnel cohérent entre les environnements virtuels et physiques
  • Fournit le même niveau de visibilité du réseau pour les environnements virtualisés et non virtualisés
  • Améliore les capacités de diagnostic et de dépannage dans un environnement virtuel
  • Simplifie l'application des règles de sécurité et de réseau lors de la migration des machines virtuelles d'un hôte à un autre
  • Augmente la flexibilité avec une gamme de solutions d'interconnexion, y compris le câble Twinax en cuivre pour les trajets courts et la fibre pour les trajets longs
  • Consomme moins d'énergie par port que les solutions traditionnelles

Contenu de la boîte

  • Cisco UCS 2204XP Fabric Extender
  • 8 x Cisco 10G Line Extender for FEX (FET-10G)
